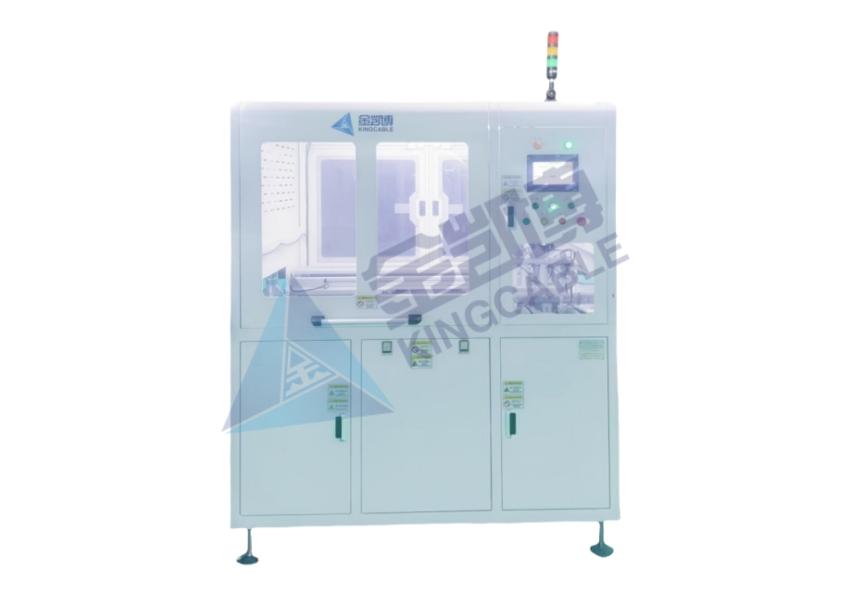

设备介绍

本设备是彩盒六面检测设备检测内容包括彩盒logo&字体缺陷（包含：错、 漏、混印、残缺、遮挡等，各种已定义好的外观缺陷），并将检测结果与机身代码绑定，上传 MES 系统，替代人工作业，提升生产效率，降低或消除人工作业的品质不稳定性，有效防止不良品流出，并实现不良品的可追溯性。

设备功能

1、检测彩盒六面logo&字体缺陷：错印、漏印、混印、残缺、遮挡等（漏检率=0，误判率＜3%）；

2、自动读取产品上条码或二维码信息，并同检测结果绑定上传MES；

3、可根据产品需求设置检测模板，且数量不限，并通过程序调用（相机光源硬件需根据产品微调）；

4、NG不良品图片可保存至电脑，并根据需要设定保存时效；

5、设备UPH≥500；

6、兼容彩盒范围：长：100-230mm，宽：70-230mm，高度：30-100mm；（部分产品字体及logo过于靠近边线，可能存在视线遮挡）；

7、产品流动方式：皮带+轨道式，从左至右，轨道居中布置（调换进出料口皮带和无动力滚轮机构可变换成右进左出）；

8、NG产品流入NG缓存轨道，预计缓存3个左右，料满报警，人工取出；

9、报警提示：三色灯+蜂鸣器+进料口指示灯+出料口指示灯；

10、设备配有一个带旋转支架显示器，可根据需要调整显示屏位置；

11、设备皮带工作面高度950±50可调；

12.自动称重功能（选配功能），称重的精度±2g以内。

彩盒侧面检测

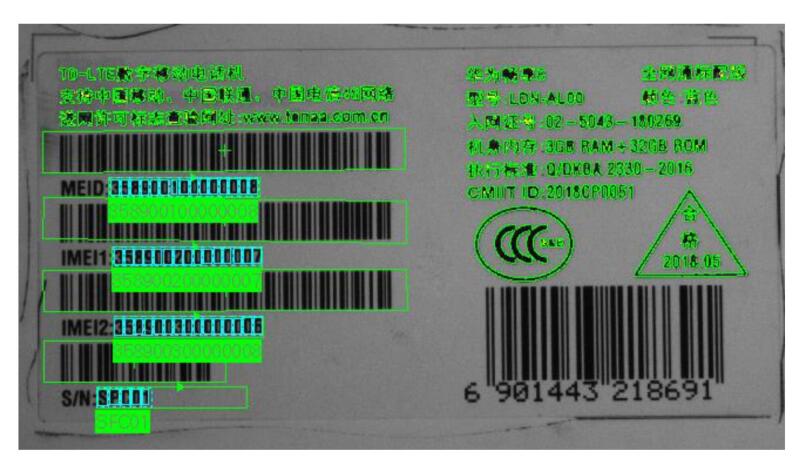

由于贴的标签是打印机打出来的，打出来的字会出现高矮宽窄不一的情况，固定内容的字可以检测字是否正确。读取条码，预留可以供上传的接口，识别S/N号,IMEI号，与条码比对，判定是否打印错误。

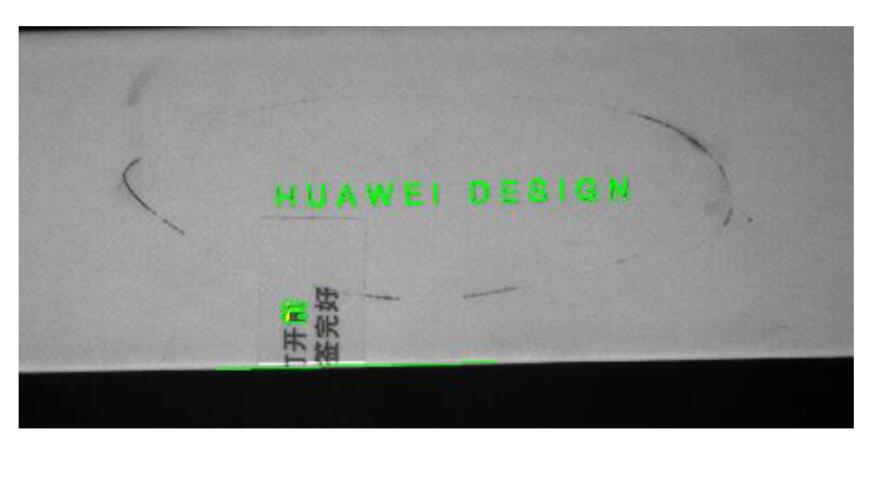

将彩盒长侧面logo的ok产品特征提取作为标准比对库，可增加ok特征，检测时跟ok特征库比对，检测差异的区域，从而检测logo是否有缺陷。抓取胶带上的字中心坐标，计算其与产品下边缘的距离，从而判定胶带是否贴合格。

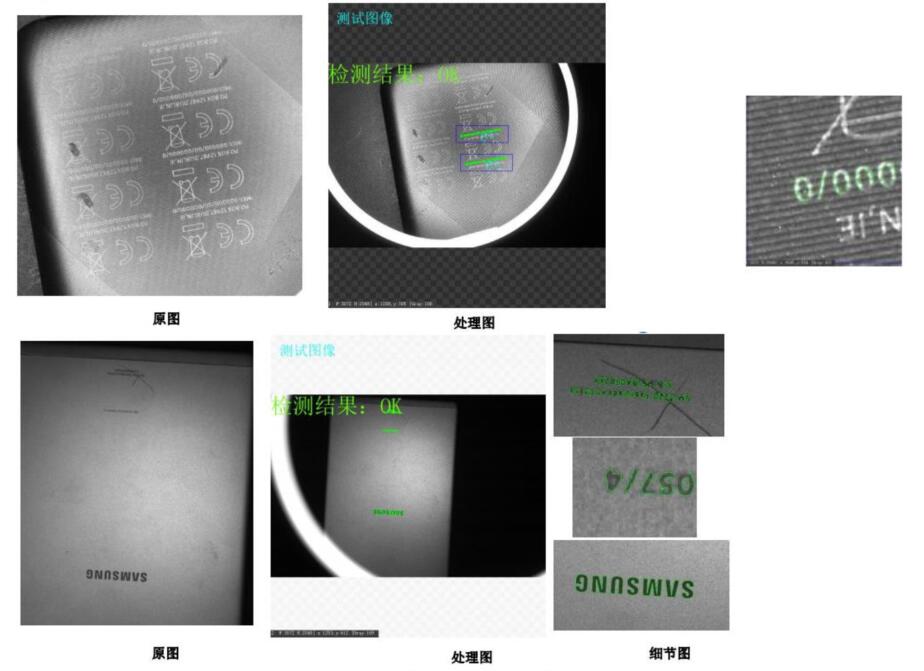

成像效果

—————————————————————————————————————————————————————————

您好！上述产品资料仅列举部分主要测试功能，设备全部支持的项目不在此处详细列举，

如需要获取定制方案或公司介绍资料，请您联系手机&微信：180-3306-9200

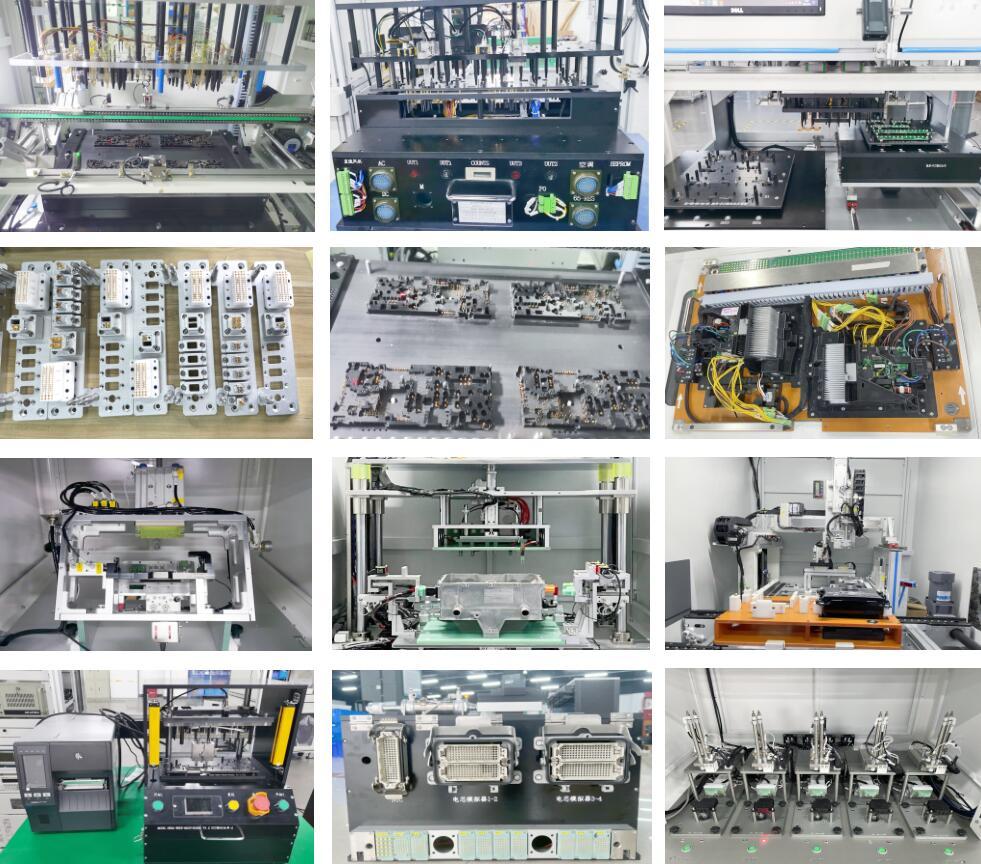

点击下图查看更多客户案例
